Lampenfassung wieder öffnen

Lampenfassung wieder öffnen

In unserem heutigen Beitrag möchten wir Ihnen zeigen wie man Lampenfassungen richtig verkabelt und danach wieder öffnen kann. Bitte haben Sie Verständnis, das wir Ihnen nur einen kleinen Teil aus unserem sehr großen Sortiment zeigen können.  Wir sind ein richtiges Elektrofachgeschäft und verkaufen daher ausschließlich Fachhandelsware mit guter Qualität die strengsten Sicherheitsvorschriften unterliegen. Zu unserem vollständigen Lampenfassungs Sortiment klicken Sie hier

Lampenfassung Kindersicherung Nr.1

Lampenfassungen aus dem Fachhandel haben eine Art Kindersicherung die bei einem Leuchtmittel Wechsel das aufdrehen oder unfachmännisches öffnen verhindern soll. Wir haben immer wieder Anrufe von Käufern die ein defektes Gewinde im Deckel der Fassung reklamieren wollen. Das ist natürlich zu 99,9% nicht der Fall. Im inneren des Deckels befindet sich eine Minischraube die seitlich in das M10x1 Gewinde geschraubt ist. Durch lösen dieser Schraube können Sie dann problemlos einen Lampenkabel Zugentlaster hinein oder herausschrauben. Anschließend müssen Sie diese wieder festdrehen, damit ein versehentliches herausdrehen der Zugentlastung und herausreissen des Lampenkabels nicht erfolgen kann.

Mit Minischraube das Gewinde blockieren

Lampenfassung Kindersicherung Nr.2

Eine Zweite Sicherung verhindert das aufdrehen einer bereits verkabelten Lampen-Fassung. Wie Sie auf den folgenden Bildern erkennen können ist im inneren der Fassung ein Blech am Äußeren Rand was gegen den Schraubmantel drückt. Durch vorsichtiges herunterdrücken können Sie dann sehr einfach den Mantel wieder aufschrauben und die Lampenfassung wieder öffnen. Daher ist ein gewaltsames öffnen nicht erforderlich und würde lediglich die Fassung zerstören. Je nach Bauart können diese Sicherungen unterschiedlich sein die wir Ihnen nachfolgend noch zeigen werden.

E27 Fassung Metall verkupfert wieder öffnen (2015-2378)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich mittig am Kern
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm in Richtung Fassungsmitte drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich.

E27 Premium Fassung Metall verchromt wieder öffnen (2014-1413)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich seitlich im Deckel
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm in Richtung Fassungsmitte
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 100 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich.

E27 Fassung Metall verzinkt wieder öffnen (2016-3675)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich mittig am Kern
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich.

E27 Vintage Fassung Metall Nickel matt wieder öffnen (2014-1596)

  • E27 Lampensockel mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich mittig am Kern
  • Minischraube nicht vorhanden da Gewinde mit Deckel fest verbunden ist
  • Zum öffnen Blech vorsichtig 1-2 mm Richtung Fassungsmitte drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 100 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich.

E27 Fassung Metall Messing gebeitzt mit Zugschalter wieder öffnen (2016-3678)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich seitlich im Deckel
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm Richtung Fassungsmitte drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 100 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich.

E27 Premium Porzellan-Fassung wieder öffnen (2014-1024)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich auf der eingepressten Sechskantmutter
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm Richtung Fassungsmitte drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 100 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist aufgrund der Bauart nicht zulässig. Auch wenn Sie im Internet immer wieder Bilder sehen wo einfach der Silikonring weggelassen wird und stattdessen ein Lampenschirm, sowie durch Bohrungen einer Metall Wandhalterung befestigt wird. Dadurch erlischt die VDE Zulassung.

E27 Porzellanfassung matt wieder öffnen (2015-2054)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich auf der eingepressten Sechskantmutter
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Blech vorsichtig 1-2 mm Richtung nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 100 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist aufgrund der Bauart nicht zulässig. Auch wenn Sie im Internet immer wieder Bilder sehen wo einfach der Silikonring weggelassen wird und stattdessen ein Lampenschirm, sowie durch Bohrungen einer Metall Wandhalterung befestigt wird. Dadurch erlischt die VDE Zulassung.

E27 Bakelit Fassung schwarz wieder öffnen (2016-3617)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich auf der eingepressten Sechskantmutter
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Kunststoff Sicherung vorsichtig 1-2 mm nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich, sofern diese Fassung mit Schraubmantel gewählt wurde

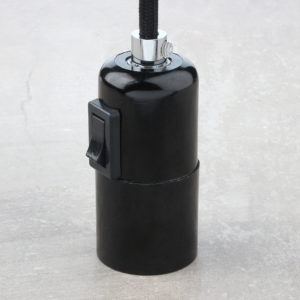

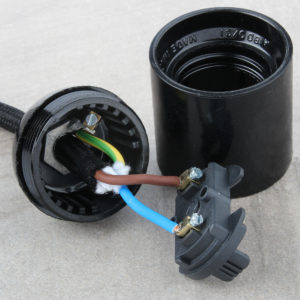

E27 Bakelit Fassung schwarz mit Wippschalter wieder öffnen (2015-2311)

  • Lampensockel E27 mit Erdungspol, daher sollte immer 3-poliges Lampenkabel verwendet werden
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) befindet sich auf der eingepressten Sechskantmutter
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Kunststoff Sicherung vorsichtig 1-2 mm nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich, sofern diese Fassung mit Schraubmantel gewählt wurde



Hier nur ein kleines Beispiel einer Anwendungsmöglichkeit



E27 Thermoplast Fassung weiß wieder öffnen (2016-3731)

  • Lampensockel E27 ohne Erdungspol, daher ist nur ein 2-poliges Lampenkabel erforderlich
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) ist nicht vorhanden
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Kunststoff Sicherung vorsichtig 1-2 mm nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich, sofern diese Fassung mit Schraubmantel gewählt wurde

E27 Thermoplast Fassung weiß mit Zugschalter wieder öffnen (2014-1796)

  • Lampensockel E27 ohne Erdungspol, daher ist nur ein 2-poliges Lampenkabel erforderlich
  • Oberhalb der Fassung befindet sich ein M10x1 Feingewinde was für Zugentlastungen mit Außengewinde und Gewinderohre vorgesehen ist.
  • Erdungspol für Schutzleiter (grün-gelb) ist nicht vorhanden
  • Minischraube seitlich im M10x1 Gewinde
  • Zum öffnen Kunststoff Sicherung vorsichtig 1-2 mm nach unten drücken
  • Geeignete Leuchtmittel für diese E27 Fassung sind: Glühlampen und Halogenlampen bis 60 Watt, Energiesparlampen und LED Leuchtmittel aufgrund niedriger Temperaturentwicklung sowieso.
  • Diese Fassungsart ist je nach Bauart geeignet für Stehlampen, Tischlampen, Wandlampen sowie Hängelampen und Pendelleuchten
  • Eine Befestigung für Lampenschirme mit 40 mm Durchgang ist mit 2 Schraubringen möglich, sofern diese Fassung mit Schraubmantel gewählt wurde



Hinweis: Bei allen Arbeiten an den hier gezeigten Produkten muss immer ausreichende Fachkenntnis vorhanden sein um eventuelle elektrische Kurzschlüsse, Wohnungsbrände, sowie Gefahr an Leib und Leben zu verhindern.
