Textilkabel Lampe selber bauen

Heute zeigen wir Ihnen wie man mit dem richtigen Werkzeug eine wunderschöne Textilkabel Lampe selber bauen kann und was zu beachten ist. Das Lampenpendel besteht aus einer kupferfarbenen E27 Fassung, 2 Meter schwarzes Textilkabel (Zug-Pendelleitung – sehr flexibel) und einem schwarzem Schutzkontakt-Stecker in Bakelit-Optik.

Textilkabel Lampe selber bauen – das richtige Werkzeug:

Alle Lampen Leuchtenteile die wir benötigen:

  • E27 Fassung Metall kupferfarbig mit Außengewinde, Metall Zugentlaster und 2 Schraubringen (2015-2378) zur Befestigung eines Lampenschirms. Da es sich hier um eine Metallfassung handelt, muss auf jeden Fall ein 3-adriges Textilkabel mit Schutzleiter verwendet werden.
  • Textilkabel schwarz 3×0,75 mm² Zug-Pendelleitung (2014-1009). Hierbei handelt es sich um ein sehr flexibles Kabel was zum Beispiel sehr oft auch bei Astlampen verwendet wird.
  • Schutzkontakt-Stecker schwarz in Bakelit-Optik (2014-1220). Da wir hier eine Metallfassung verwenden, darf nur ein Stecker mit Schutzleiter-Anschluss verbaut werden. Leider sehen wir im Internet immer wieder Bilder wo Euro-Flachstecker ohne Schutzleiteranschluss mit einer Metallfassung kombiniert werden. Aussagen wie – ich will doch nur eine normale Glühlampe verwenden hören wir immer wieder. Das schlimme daran ist, dass andere mit unzureichendem Fachwissen so ein Lampenpendel dann falsch nachbauen. Somit gefährden Sie Ihr eigenes Leben, und das Leben der Nutzer dieser elektrischen Anlage.

Nun geht es los und die Vorbereitungen beginnen:

Textilkabel kürzen und abisolieren

Das Textilkabel wurde bereits geschnitten und mit Isolierband umwickelt.  Somit ist ein durchführen durch den Metall Zugentlaster kinderleicht und ein aufrippeln der Textilummantelung wird verhindert.

Textilkabel durch Zugentlaster Klemmnippel schieben

Textilummantelung von Elektrokabel entfernen

Nachdem wir das Textilkabel durch den Zugentlaster geführt haben, umkleben wir etwa 5 cm vom Kabelende entfernt einlagig Isolierband. Mit einem Elektronik Seitenschneider wird anschließend die Textilummantelung vorsichtig entfernt, sodass alle 3 Adern vollständig sichtbar sind.

Adern abisolieren und Aderendhülsen pressen

Mit einer Profi Abisolierzange werden nun alle 3 Adern abisoliert, Aderendhülsen 0,75 mm² gesteckt und anschließend mit einer Aderendhülsenzange gepresst. Aderendhülsen verhindern eine Beschädigung der einzelnen feindrähtigen Adern, sowie eventuelle Wackelkontakte können nicht so schnell entstehen. Die Größe der Aderendhülsen muss immer dem Leitungsquerschnitt vom verwendeten Elektrokabel entsprechen.

E27 Fassung an Kabel anschließen

Damit der Zugentlaster ohne Probleme in das M10x1 Gewinde oberhalb vom Deckel der Lampenfassung geschraubt werden kann, muss man vorher die Mini Schraube ein wenig lösen. Nachdem der Zugentlaster sich in dem Gewinde des Deckels befindet ziehen Sie die Schraube vorsichtig wieder an.

Bei der Schraube handelt es sich um einen Sicherheitsmechanismus der ein eventuelles herausdrehen des Zugentlasters verhindert. Bevor Sie also Ihren Leuchtenteile Lieferant wegen einem defekten Gewinde in der Lampenfassung anrufen, sollten Sie vorher in den Deckel schauen und einfach nur die kleine Schraube lösen.

Lampenfassung wieder öffnen

Wollen Sie nach dem verkabeln die Lampenfassung wieder öffen, brauchen Sie einfach nur einen kleinen Trick anwenden. Lampenfassungen aus dem Fachhandel haben immer einen Sicherheitsmechanismus, der ein aufschrauben der Fassung verhindert. Schauen Sie einfach in die Fassung und achten auf ein kleines aussenliegendes Blech was gegen den Schraubmantel drückt.

Mit einem kleinen Schlitz Schraubendreher / Stromprüfer drücken Sie vorsichtig das kleine Blech nach unten und drehen gleichzeitig den Schraubmantel der Fassung wieder auf. Auf Bild 3 können Sie in der Mitte eine kleine Feder erkennen, die eine gute Fachhandels Fassung auszeichnet. Diese sorgt dafür, dass es sehr selten zu Kontakt-Schwierigkeiten mit einem Leuchtmittel kommt.

Schutzkontakt-Stecker an Kabel montieren

Optisch passend zur Kupferfassung und schwarzem Textilkabel montieren wir noch einen Schutzkontakt-Stecker in schwarz mit Bakelit Optik. Wie Sie auf dem Bild 3 erkennen können, sollte auch hier das Textilkabel mit Isolierband unter die Zugentlastung verschraubt werden um ein späteres rausreißen des Elektrokabels zu verhindern.

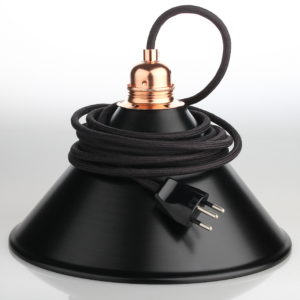

Textilkabel Pendel mit schwarzem Lampenschirm aus Metall

Da wir eine Lampenfassung mit Außengewinde und 2 Schraubringen montiert haben, können Sie jeden Lampenschirm Ihrer Wahl für E27 Fassungen als Tresen oder Tischbeleuchtung verwenden.

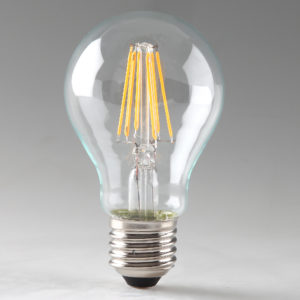

E27 LED Vintage Deko Leuchtmittel

Als optisches Highlight empfehlen wir Ihnen unsere LED Leuchtmittel für kuschelige Beleuchtung in den Abendstunden.

Hinweis: Bei allen Arbeiten an den hier gezeigten Produkten muss immer ausreichende Fachkenntnis vorhanden sein um eventuelle elektrische Kurzschlüsse, Wohnungsbrände, sowie Gefahr an Leib und Leben zu verhindern.
